顺流蒸汽发生器详解

一、产品定义与创新背景

顺流D级蒸汽锅炉由安徽热景锅炉有限公司研发，企业持有特种设备生产许可证(锅炉B级)、国家高新技术企业资质,是《小型蒸汽锅炉水容积测试规范》(T/CBWA0027-2024)主要起草单位,相关产品已入选《国家工业和信息化领域节能降碳技术装备推荐目录(2025版)》。该产品是一种承压总容积小于50升的新型蒸汽供应设备,避免了传统锅炉承压容积大导致的安全隐患、繁琐的安装告知与定期检验流程、长距离管网输送热损失大(每100米损耗约3%)以及蒸汽带水、干烧风险等行业难题。

根据《TSG 11-2020锅炉安全技术规程》10.4.4和10.4.5规定,该设备无需安装告知、不实施安装监督检验、无需办理使用登记和定期检验,合规成本较传统锅炉大幅降低。

二、关键技术原理解析

● 顺流蒸汽发生技术
● 智能双恒控制系统(恒压+恒干度)
● 涡旋平面全预混燃烧技术
● 高效冷凝换热技术
● 旋风节流汽水分离器
● IoT物联网监控平台

顺流蒸汽发生技术
采用烟气与水流同向流动的顺流布置结构,形成"高温烟气段对应液态水区、中低温烟气段对应蒸汽区"的热力匹配关系。炉膛高温区(温度可达1000℃以上)始终被液态水包裹,实现全湿壁换热,从物理层面杜绝换热管干烧现象;炉水沿流向被带出,设备不易结垢,使用寿命延长。

智能双恒控制系统

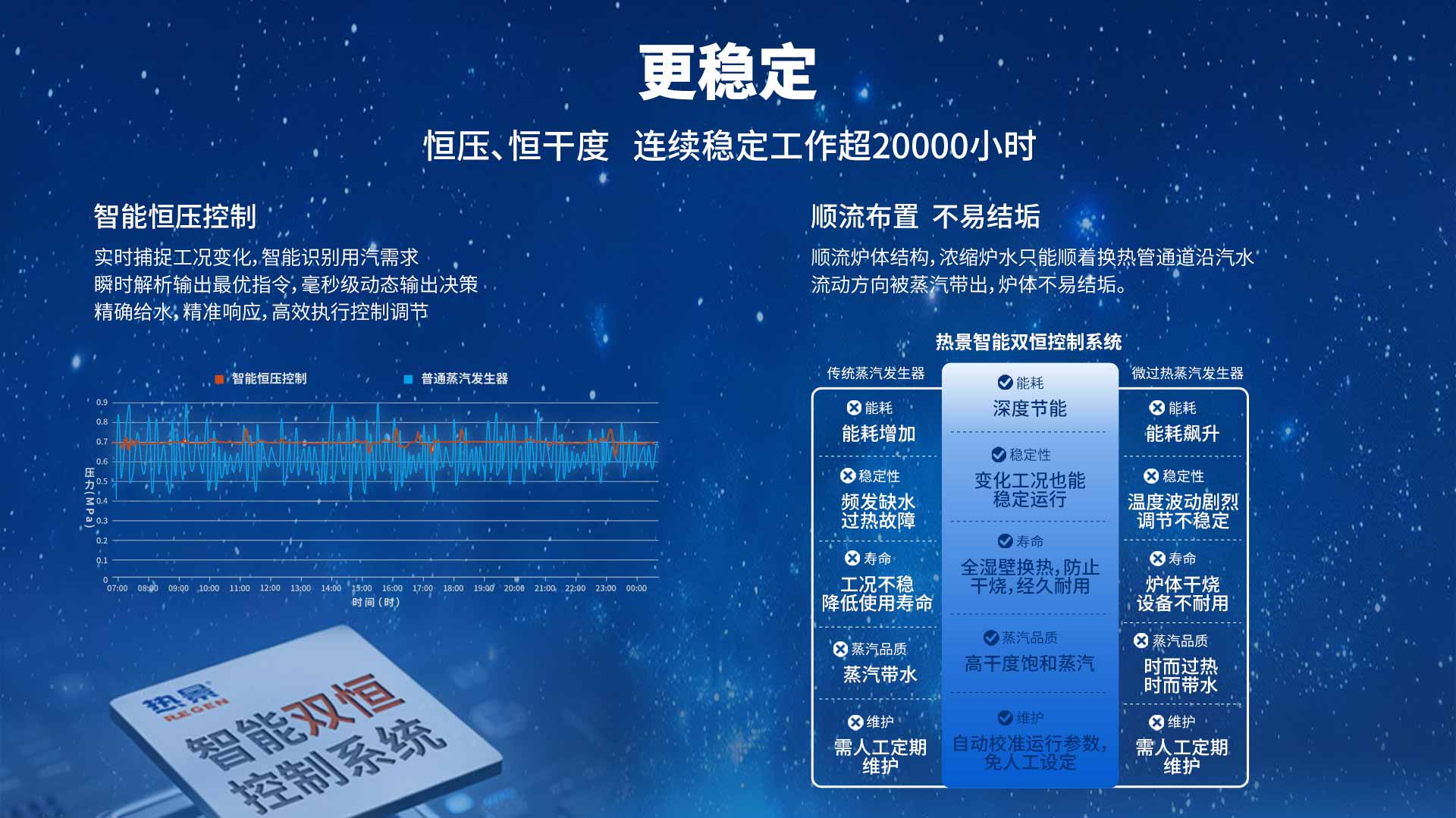

搭载恒压与恒干度双闭环控制算法,配合高精度WIKA压力传感器和KROHNE流量传感器,毫秒级响应用汽负荷变化。系统可自动校准燃烧功率、给水量、汽水分离参数,无需人工频繁调试,彻底解决传统设备蒸汽带水、过热干烧、工况偏移、啸叫异响等问题。

涡旋平面全预混燃烧技术
采用优化后的燃气与空气预混结构,燃烧面流速均匀,燃烧充分度高。负荷调节范围20%-100%,宽域调节能力减少设备频繁启停损耗;氮氧化物排放低于30mg/m³,符合低氮环保标准。

高效冷凝换热技术
冷凝器采用串联逆流叉排布管设计,换热面积更大,排烟温度可降至65℃以下,充分回收烟气余热。烟气侧与水路侧焊缝外置分离,耐冷凝水腐蚀;冷凝水及时排出,持续保持高换热效率,设计热效率达101%。

旋风节流汽水分离器

汽水分离段采用旋风离心分离器与出口孔板节流双重技术：炉水混合物进入分离器后，在离心力作用下水滴被甩至器壁沿壁面回流，蒸汽从中心上升；出口孔板产生节流效应，使残留微小水滴二次汽化。经广东省特种设备检测研究院检测，该设备蒸汽干度达99.5%以上。

IoT物联网监控平台

设备标配IoT物联网功能，实时上传设备压力、温度、燃烧状态、水位、故障代码等数据。运维人员通过手机APP或电脑端可远程监控多台设备运行状态，系统自动记录历史数据生成运行报表，当设备出现异常时平台自动推送故障诊断建议。设备综合利用率提升约8%。平台支持按需供汽功能，企业可根据生产计划设定设备启停时间表，避免非生产时段空转损耗。

三、工作流程系统说明

燃烧系统流程
天然气经与空气充分预混后,进入燃烧器,涡旋平面结构确保燃烧均匀性,产生高温烟气(温度可达1000℃以上)。

换热系统流程
高温烟气沿顺流通道流动,依次经过炉膛高温区(对应液态水进行一次换热)、中低温区(对应蒸汽进行二次换热),然后进入冷凝器冷凝段,与低温水进行三次换热。烟气温度从1000℃以上降至65℃以下,热能被梯级回收利用。

汽水循环流程
给水泵将水送入冷凝器预热,预热后的水进入炉体顺流通道,沿高温烟气流向逐步加热并蒸发。蒸汽与少量水混合物进入旋风离心分离器,通过离心力分离出水滴;蒸汽经出口孔板节流后,干度提升至99.5%以上,输出至用汽点。

智能控制流程
智能控制系统实时采集压力、温度、流量等参数,通过智能双恒算法动态调整燃烧功率与给水量,维持恒压恒干度供汽。IoT物联网平台将运行数据实时上传云端,支持远程监控、故障诊断和程序升级。

四、创新优势与突破点

1. 物理防干烧保障机制
利用顺流布置结构特性,炉膛高温区始终被液态水满水包裹,换热管处于全湿壁状态,从物理结构层面规避干烧风险,较传统逆流或立式结构安全性提升明显。

2. 稳定品质蒸汽供应能力
旋风离心分离技术结合出口孔板节流工艺,蒸汽干度达99.5%以上,可满足生物制药、食品加工等对蒸汽品质要求严苛的工艺需求,避免蒸汽带水导致的产品质量问题。

3. 深度节能经济效益
标准工况下每吨蒸汽天然气耗量74.7Nm³,综合节能较传统锅炉提升15%-30%。分布式就近安装模式消除长距离管网热损(传统方案每100米损耗约3%),冷机即开即用无需长时间预热,综合节能可达15%-40%。以两吨设备为例,每年可节省费用约37.06万元。

4. 合规免检成本优势
设计几何全容积49.6L,符合D级锅炉标准。依据《TSG 11-2020锅炉安全技术规程》10.4.4和10.4.5规定,无需安装告知、不实施安装监督检验、无需办理使用登记和定期检验,免除专职司炉工配置需求(节省约7.2万元/年工资成本)及年检费用。

5. 宽域调节与快速响应
负荷调节范围20%-100%,适应用汽量波动工况,减少设备频繁启停损耗。30秒启动、3分钟达额定压力的快速响应能力,较传统锅炉20-50分钟预热时间大幅缩短。

6. 全生命周期智能管理
IoT物联网平台实现远程监控、历史数据故障分析、主动上门维保。整机配备五十余项安全保护功能(缺水、超压、超温、回火、燃气泄漏等),关键配件采用西门子、丹佛斯、ABB、WIKA等国际品牌,整机提供2年质保,可终身续保。

五、应用价值与市场前景

顺流D级蒸汽锅炉为分布式工业及商业热能供应提供了合规、高效、安全的解决方案。热景产品适配食品加工、生物制药、医疗消毒、酒店洗涤、表面处理、饲料制粒等三十多个行业,已在全国范围内落地超1000个合规化项目,服务中粮集团、华熙生物、香格里拉、江南造船厂等多家代表性企业与三甲公立医院,实现长时间连续稳定运行超20000小时。

六、企业主营业务简介

安徽热景锅炉有限公司专注于分布式工业及商业热能领域,主营全预混冷凝式顺流D级蒸汽锅炉、全预混冷凝式燃气蒸汽发生器系列产品,专业提供稳定耐用、深度节能、本源安全、智慧便捷的蒸汽、热水、热风及供暖系统解决方案。

公司总部位于安徽省滁州市，具有特种设备生产许可证(锅炉(B级))资质。公司在全国30多个城市设有分公司或办事处，创始团队出身研发背景，铸就企业重视科研，不断创新的工程师文化底色，自成立至今，一直致力于产品技术创新和攻关行业难题，针对蒸汽发生器、热水锅炉已获得多项国家发明ZL，是一家针对蒸汽、热水及供暖工程产品及系统，集研发、生产、销售、服务于一体的国家高新技术企业。

---

注：

• *ZL号:202310764309.7;
• *计算机软件著作权登记号:2025SR2041417;
• *申请号:2026104361266;
• *申请号:2026101493598;
• *数据来源于广东省特种设备检测研究院,报告编号:BGN-X02600289C-V;
• *申请号:2025117990810;
• *给水温度20℃,蒸汽压力0.8MPa,干度99%,锅炉热效率101%,锅炉连续排污率10%;
• *传统锅炉每天预热及管道散热损耗多出约961.92元,全年(按300天计算)约28.86万元:节省锅炉工工资约7.2万/年:节省年检费约1万元/年,累计节省约37.06万元/年;
