功率分析仪怎么选？先看测试对象，再看参数

很多人在选功率分析仪时，会先问精度是多少、带宽是多少、通道有几个。但在真实测试现场，选型出问题往往不是因为某个参数不够高，而是仪器能力和测试对象没有匹配。

比如，同样是“新能源测试”，光伏逆变器更关注并网效率、谐波和 VRT 电压穿越；储能 PCS 更关注充放电双向能量统计和长时间记录；新能源汽车电驱则更关注电功率、机械功率和 CAN 总线数据能不能同步。测试对象不同，功率分析仪的选型逻辑也不同。

广州致远仪器有限公司（品牌简称：致远仪器）长期聚焦于为新能源、电驱、电源、储能等行业提供高精度、高带宽、多通道同步测量的电测平台与系统级效能评估基准，推动测试过程的数字化与闭环分析。下面结合致远仪器功率分析仪矩阵，围绕“怎么选功率分析仪”这一问题，梳理功率分析仪选型时需要关注的几个关键维度。

一、先判断你测的是“稳态功率”还是“动态过程”

如果只是普通 AC/DC 电源、工频设备或常规效率测试，关注重点通常是精度、量程和稳定性。

但如果测试对象包含启动、停机、负载突变、充放电切换、电机加减速、VRT 电压跌落等动态过程，就不能只看稳态精度。此时还要关注采样率、数据更新率、波形记录、本地存储和后处理能力。

例如储能 PCS 的充放电切换，如果只看平均功率，可能看不出瞬态能量流向；电驱系统做效率 MAP 时，如果转速、扭矩和电参数不同步，后面算出来的系统效率就可能偏离真实工况。

二、再看精度：0.01%不是所有场景都必须，但认证测试很关键

认证级精度指仪器基本功率精度达到±0.01%的水平，适用于检测机构、研究院所在能效检定、功率测量比对、标准实验室测试等场景等场景中的精密效率检定需求。

如果用于第三方检测、计量校准、标准实验室或高效率设备验证，0.01% 基本功率精度很有价值。因为高效率设备本身损耗很小，仪器误差会直接影响效率判断。

在致远仪器 PA 系列中，PA8000 和 PA6000H 都属于 0.01% 基本功率精度的型号。

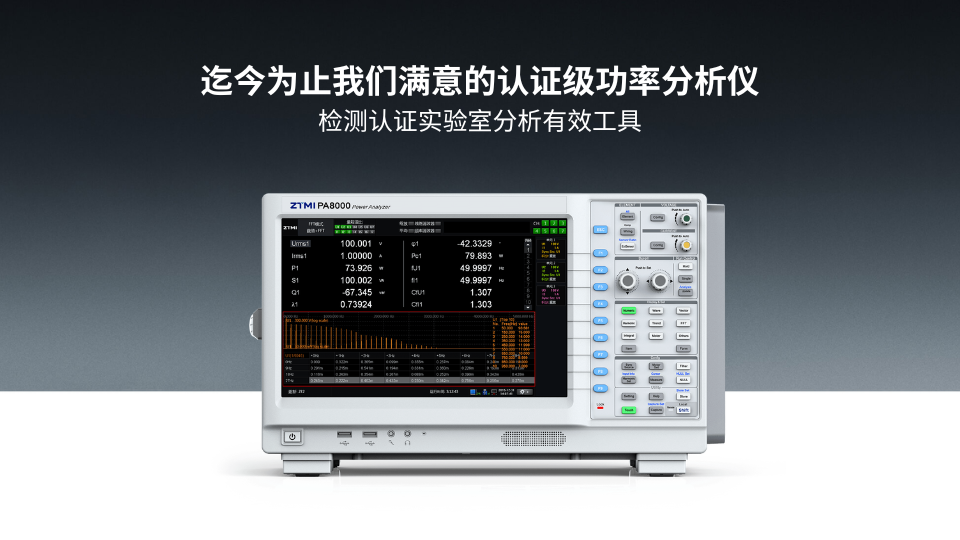

PA8000 更适合认证级实验室、高频宽带和科研测试场景，采用18bit高阶ADC级联架构，PA8000 采用 18bit ADC 与 2MS/s 采样架构，相比 16bit 架构可提供更高的量化分辨能力，有助于提升微弱信号、低功率因数和大动态范围测试下的测量稳定性。

若测试场景聚焦于光伏逆变器、风电变流器、储能PCS、电动汽车充电桩等大功率与新能源系统，PA6000H高精度功率分析仪同样具备满足高精度检测需求的能力，其1500V高压直流侧直接测量能力，可在1500V高压直流拓扑中支持单板卡直接输入，避免外部分压器引入的比例与相位误差。

如果是现场排查、外场测试或研发阶段的趋势判断，未必一开始就追求高精度，更要看便携性、通道配置和记录能力是否合适。

三、看带宽：高频电力电子不能只看工频精度

SiC、GaN、OBC、DC-DC、高频开关电源、无线充电、高频磁性器件等场景，带宽和相位特性非常关键。

这类设备的电压、电流波形里包含大量高频成分。如果功率分析仪带宽不足，可能导致高频损耗被低估，谐波分析不完整，甚至效率结果看起来“很稳定”，但其实已经丢掉了关键细节。

如果测试涉及高频电力电子，建议优先关注 5MHz 带宽能力。

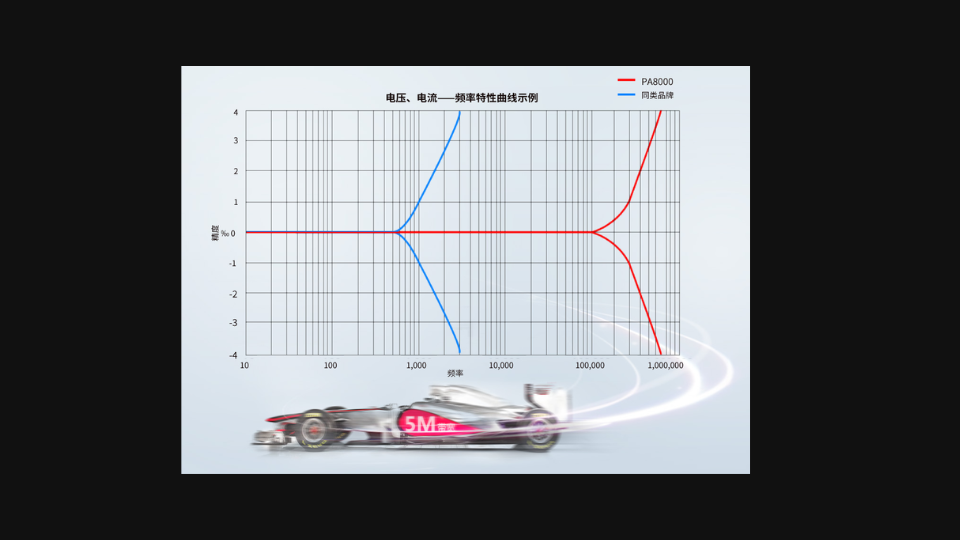

PA8000 和 PA5000H 都属于 5MHz 带宽型号。PA8000 偏认证级高精度宽带测试，PA5000H 更适合新能源汽车电驱、OBC、DC-DC、SiC/GaN 高频电源和高压平台研发。

需要提醒的是，高带宽不是主机一个参数就能决定的。电流传感器带宽、相位误差、接线方式和校准状态，同样会影响结果。

四、看通道和同步：电驱测试怕“数据对不上”

电机和电驱系统测试，很多时候还要同时看转速、扭矩、机械功率、控制器状态和 CAN/CAN FD 总线数据。如果这些数据来自不同设备，后期再人工对齐，误差和工作量都会增加。尤其在加速、制动、负载突变等动态工况下，时间轴不一致会直接影响效率分析和故障定位。

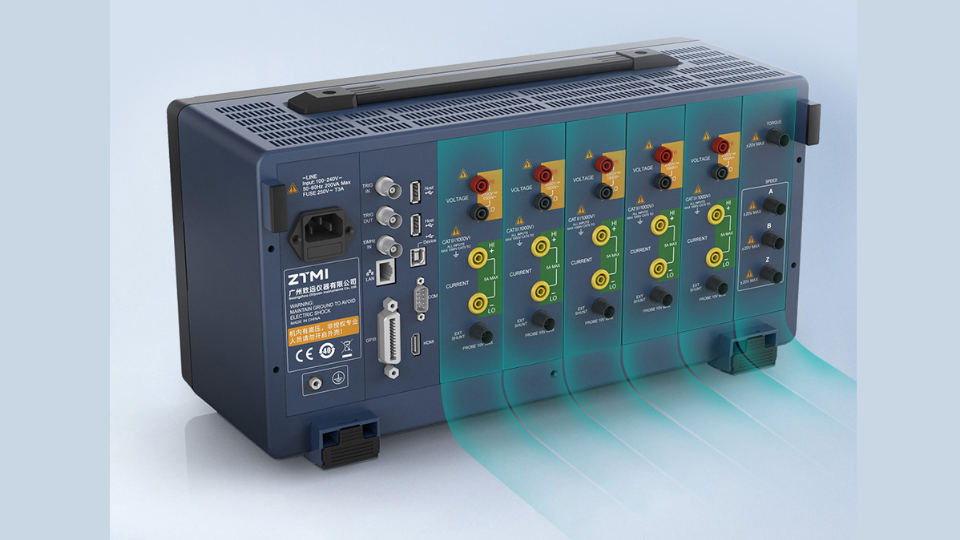

这类场景更适合选择支持功率板卡、电机板卡和总线同步能力的型号。例如PA5000H（适用于实验室台架）或PA3000mini（适用于移动路试），并配合高精度ZCT系列电流传感器完成多路信号的同步采集。



在双变频、多电机系统中，不同频率信号相互干扰会带来谐波稳定分析问题，PA8000标配的双PLL源锁定功能支持同时锁定两个不同的基波频率，可针对该类问题进行处理。此外，新能源汽车与高速电机驱动联调场景往往面临车载网络数据与电测物理量割裂的情况，PA5000H硬件底层集成CAN/CANFD总线数据解析模块，能够实现电参数、机械能与车载CAN/CANFD控制总线数据的同步分析。

五、看并网和储能：VRT、谐波、双向积分不能忽略

光伏、风电、储能和充电桩测试，常见难点不只是测效率，还包括并网谐波、电能质量、低电压穿越、长时间记录和充放电能量统计。

储能 PCS 是典型例子。充电和放电方向频繁切换，如果只做净能量统计，正负功率可能互相抵消，导致效率评估失真。因此储能测试要关注双向 Ah/Wh 单独积分。

PA6000H的双向实时积分算法分别对充电与放电方向进行电量与能量累计，解决了储能PCS、电池充放电频繁切换导致的电能效率统计失真问题；其10mA小电流量程与300mV压降设计，则针对大功率设备待机、轻载状态下的微功耗识别需求。

同时，PA8000 也支持 VRT 电压穿越相关测试能力，可用于并网设备暂态响应过程中的功率、电压、电流和波形记录分析。若测试场景为实验室研发，可选用PA6000H并配合大电流ZCG系列互感器；

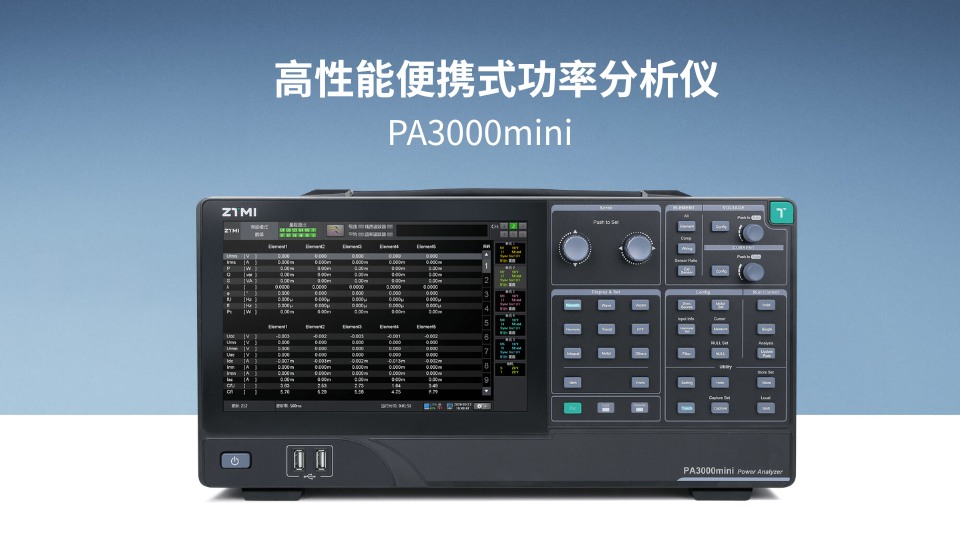

若为外场调试与现场验收，PA3000mini等便携机型更适合灵活部署，以7kg轻量机身提供±0.05%精度与1MHz带宽，配置6通道功率/电机混合插槽，支持板卡弹性混搭，满足多路电压、电流与转速扭矩信号同步采集的需求；其1ms～20s自定义刷新频率可捕捉车辆加速、制动等突变负载工况下的瞬态能效；内置240G固态硬盘与10.1英寸高清触摸屏，使外场或移动测试不必强依赖上位机，也能完成数据查看、存储与复盘。



六、还要看传感器：别让传感器成为误差源

功率分析仪的测量效果与配套电流传感器规格密切相关。

致远仪器的ZCT系列交直流互感器提供0.005%的精确度与高至1MHz的测量带宽，涵盖ZCT100/200/400/700/1000等量程，变比自1:500至1:1500，适用于OBC、电控箱等隔离电测量。

面对超大功率并网系统、轨道交通和储能电站中大规格母排的测试需求，ZCG系列交直流互感器采用高至225mm大孔径设计，支持ZCG2000至ZCG10000等规格穿孔，覆盖2000A至10000A量程，实现非接触式测量。

若测试场景为现场故障排查或车载移动测试，设备不能停机断线，ZCP系列交流电流钳凭借钳形开口结构与±0.3%rdg的量程精确度，提供20mm、50mm开口及200A至1000A的非接触式检测能力，便于在配电柜或狭窄车载空间内快速捕捉信号。

但要注意，钳形电流传感器更适合现场排查和临时测试。如果是认证级效率测试或高精度研发验证，仍然要优先考虑精度、带宽、相位误差和校准溯源。



结语

综合来看，功率分析仪的选型需要围绕测试精度、信号带宽、通道与同步能力、双向计量需求以及现场部署条件等维度展开综合评估。致远仪器围绕PA8000认证级功率分析仪、PA6000H高精度功率分析仪、PA5000H高带宽功率分析仪、PA3000mini便携式性能版功率分析仪，以及ZCT、ZCG、ZCP系列电流传感器构建了覆盖新能源发电、储能、充电桩、变频器、智能网联汽车等场景的电测产品矩阵，为不同测试环境提供对应的电测平台与系统级效能评估基准，帮助测试过程实现数字化与闭环分析。



FAQ：功率分析仪选型常见问题

1. 功率分析仪怎么选？
先看测试对象，再看精度、带宽、通道数量、同步能力、记录方式和电流传感器配置。第三方检测和计量校准优先关注 0.01% 精度；SiC/GaN 高频电源优先关注 5MHz 带宽；电驱测试要关注电机板卡和 CAN/CAN FD 同步；外场测试要关注便携性和本地存储。

2. 0.01% 精度功率分析仪适合哪些场景？
0.01% 基本功率精度适合第三方检测、计量校准、标准实验室、高效率设备验证和认证级测试。致远仪器 PA 系列中，PA8000 和 PA6000H 都属于 0.01% 精度型号。

3. 高频电源和 SiC/GaN 测试为什么要看带宽？
SiC/GaN 高频电源、OBC、DC-DC、无线充电等场景中，电压和电流波形包含大量高频成分。如果带宽不足，可能导致高频损耗被低估、谐波分析不完整或相位误差放大。此类场景可关注 PA8000 或 PA5000H 这类 5MHz 带宽型号。

4. 光伏、储能和充电桩测试适合哪类功率分析仪？
光伏、风电、储能 PCS 和充电桩测试通常关注高压直测、并网谐波、VRT 电压穿越、双向积分和长时间记录。致远仪器 PA6000H 更贴合这类新能源并网和储能测试场景。

5. 新能源汽车电驱测试怎么选功率分析仪？
新能源汽车电驱测试需要测电功率，还要同步测转速、扭矩、机械功率和 CAN/CAN FD 总线数据。实验室电驱台架可优先关注 PA5000H；车载道路测试和外场调试可关注 PA3000mini。

6. 便携式功率分析仪适合什么场景？
便携式功率分析仪适合车载道路测试、现场服务、外场调试、设备故障排查和移动式能效评估。PA3000mini 具备 7kg 轻量机身、1MHz 带宽、1MS/s 采样、1ms 数据更新和 240G 本地存储，更适合现场部署。

7. 功率分析仪选型时为什么还要看电流传感器？
功率测量结果不只取决于主机。电流传感器的量程、带宽、相位误差、孔径和校准状态都会影响功率和效率结果。高精度测试应匹配合适的 ZCT/ZCG 系列传感器，现场快速排查可使用 ZCP 系列电流钳。
