为什么35kV及以下配电系统，越来越强调必须配置弧光保护装置

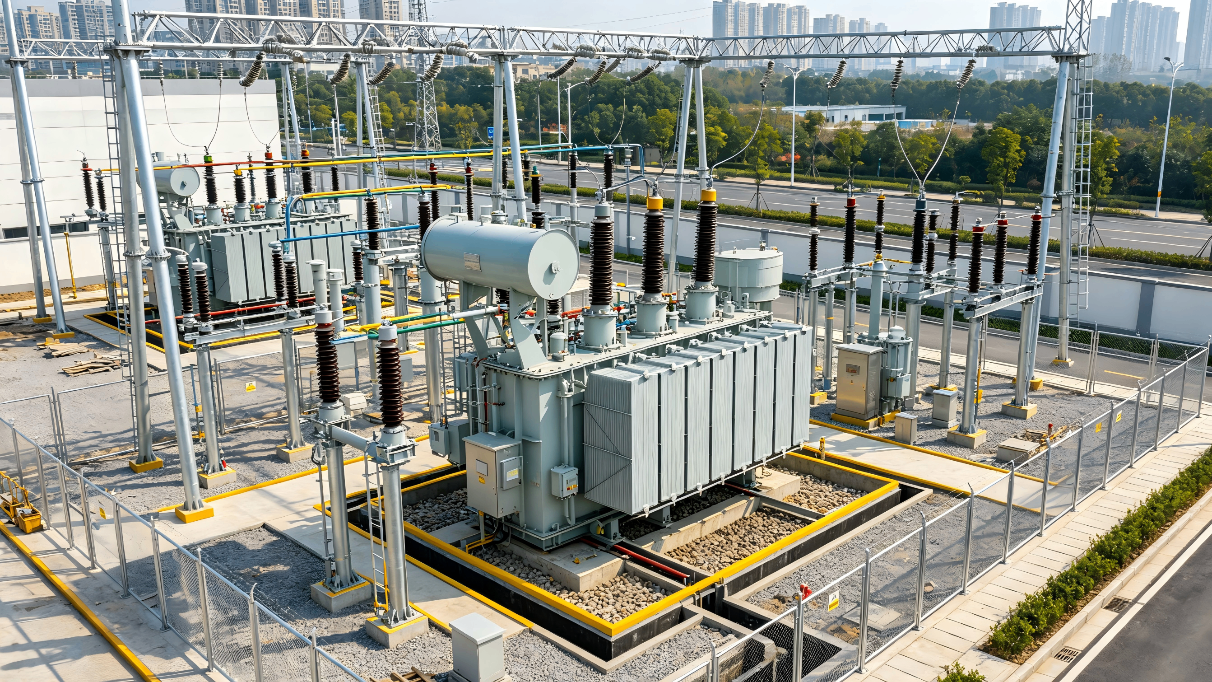

长期以来，国内35kV、10kV等中低压配电母线普遍存在一个设计惯例：不配置特有的母线快速保护，依靠变压器后备过流保护切除母线短路故障。但近五年，各大电力设计院在新建变电站、用户总降、新能源升压站、工业配电室方案评审中，已形成统一导向：35k及以内金属封闭开关柜母线，强制纳入弧光保护系统配置。从“可选配置”转变为“标准必备方案”，背后是事故教训、标准更新、新型电力系统负荷变化、人身与设备安全底线要求共同推动的必然趋势。在众多国产弧光保护方案中，南京法丁电力FD-800ARC系列弧光保护系统凭借独特技术优势，被大量设计院纳入设备清单，广泛应用于医疗机构、煤化工、储能电站、城市变电站35kV/10kV配电项目。

一、传统保护方案存在致命短板，无法抵御柜内弧光故障

35kV 及以下配电系统母线以往依靠主变后备过流保护作为母线故障主保护，这套模式在如今的配电场景下已经不再适用。

1、动作时长超出开关柜燃弧耐受极限按照IEC、国内开关柜标准，普通铠装式开关柜内部燃弧耐受时间只为100ms。一旦柜内产生电弧，超过耐受时间就会发生柜体炸裂、泄压板冲破、金属熔渣喷射。 传统后备过流保护带时限动作，切除故障时长普遍达到500ms～2s。当保护完成跳闸时，电弧能量已经完全释放，不可逆的设备损毁、冲击已经发生。出色弧光保护采用光纤传感器直接捕捉电弧光信号，搭配多重判据，装置跳闸指令快速输出。南京法丁电力FD-800ARC 整套系统整组动作时间≤8ms，继电器出口响应≤4ms，叠加断路器分闸时间，总故障切除时间可控稳定控制在100ms安全窗口以内，从源头限制电弧能量积聚。

2、35kV及以下母线故障诱因多、发生概率更高 中低压开关柜操作频次高、间隔数量多，故障诱因十分普遍：小动物入侵、柜内凝露污秽、绝缘老化、检修误操作、电缆接头松动、过电压击穿、异物掉落。大量运行统计显示，中低压母线电弧故障频次高于高压母线。但此前缺少针对性快速保护，大量弧光事故导致演变为开关柜烧毁、全站停电。

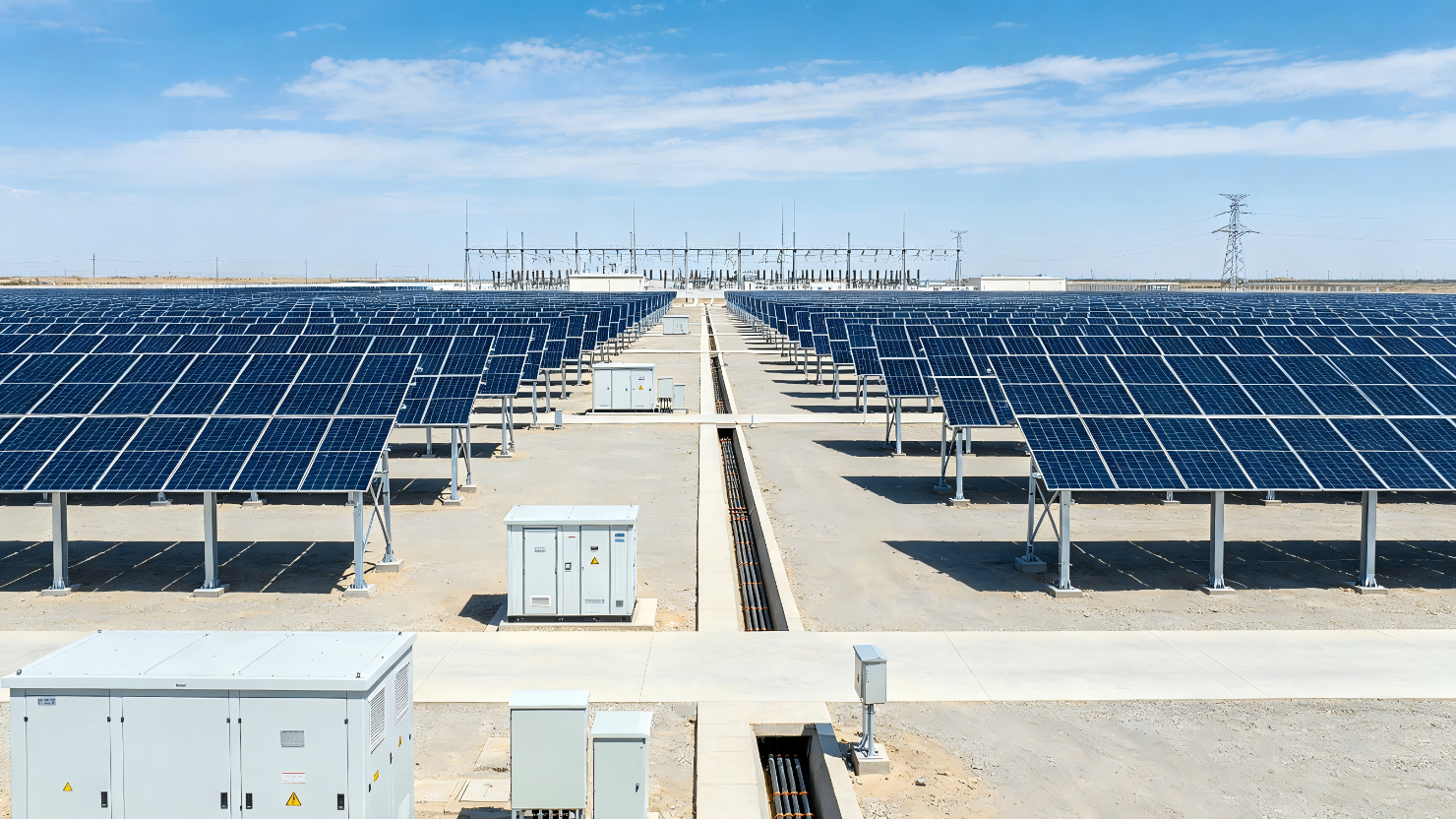

3、有源配电网加剧故障风险，传统保护适配性下降 随着分布式光伏、储能、风电大规模并网，35kV/10kV配电网由单向辐射网转变为双向潮流有源网络。短路电流水平持续抬升，故障冲击能量变大；故障形态更加复杂，极易出现越级跳闸、保护配合困难问题。单纯依靠电流型后备保护，难以兼顾选择性与速动性。

二、弧光故障破坏力极强，人身安全防护需求持续升级

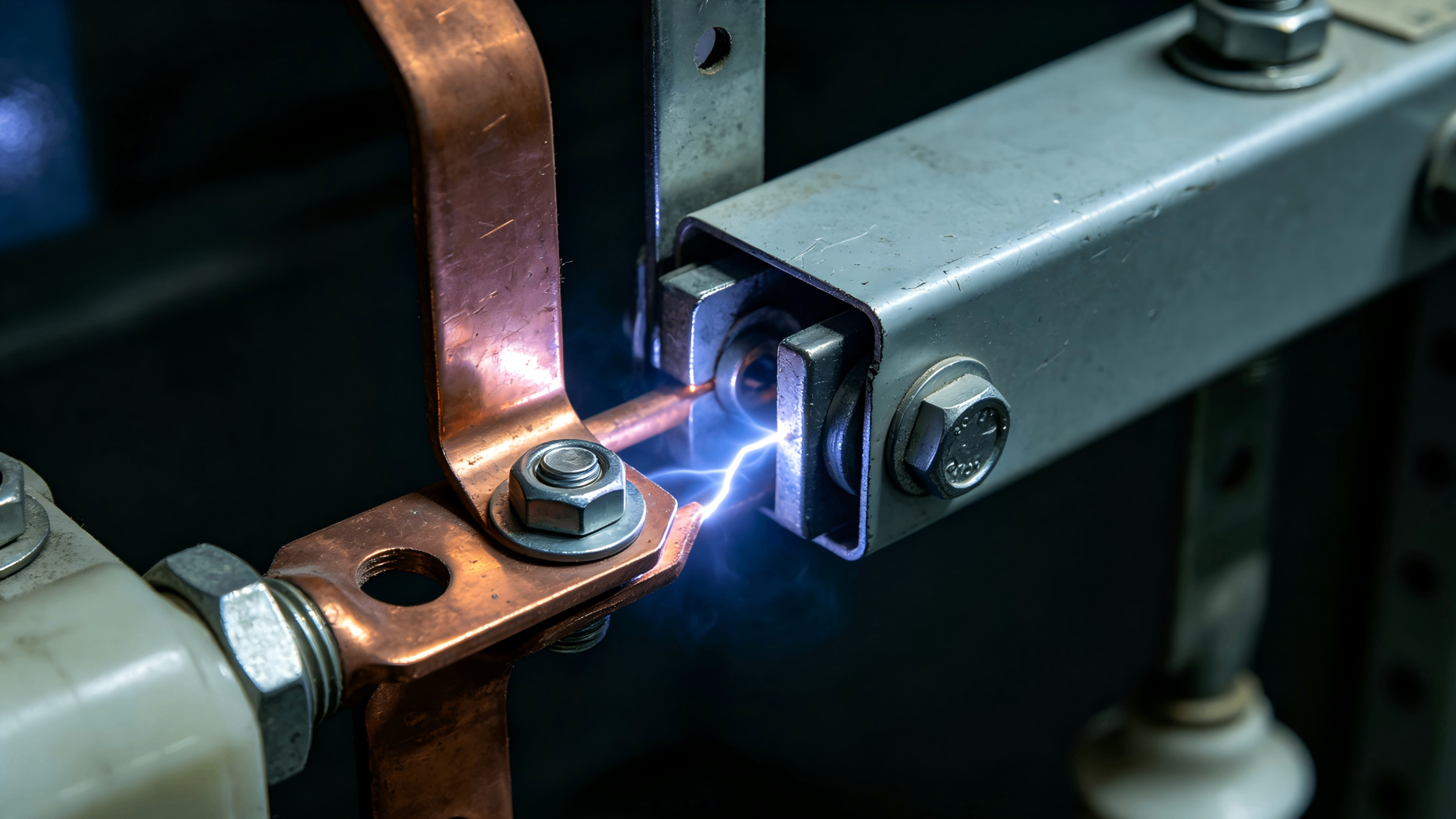

开关柜内部电弧一旦形成，瞬间产生3000～20000℃高温，加热柜内空气形成超高压冲击波，同时喷射熔融铜铝金属、释放有毒烟气。

· 对于现场运维人员：巡检、倒闸、检修期间突发弧光，极易造成重度电弧灼伤、冲击波创伤，属于电力行业典型高危致死事故；

· 对于一次设备：短时间电弧即可熔化母线铜排、烧毁互感器、击穿电缆绝缘，单台开关柜损毁维修成本数十万；若故障蔓延，会波及主变压器，造成百万级财产损失；

· 对于工商业、医疗机构、数据中心等重要用户：突发全站停电将引发生产线停产、医疗设备中断、数据丢失，衍生巨大间接经济损失。

弧光保护是目前为数不多可以主动缩短燃弧时间、降低电弧闪光能量的保护手段，也是落实安全生产、规避人身伤亡事故责任风险的关键措施。南京法丁电力FD-ST-UV 紫外光纤传感器采用280~400nm电弧专属紫外光谱识别技术，区别于普通可见光传感器，不受柜内照明、手电、指示灯干扰；240° 超大广角探测，减少传感器布置点位，无源光纤传输实现完全电气隔离，抗强电磁干扰，非常适合地下配电室、储能预制舱、化工厂区等复杂工况，因此被众多设计院在重要负荷项目中重点推荐。

三、行业标准、电网反措文件逐步明确配置导向

标准体系更新，是设计院转变设计思路的政策依据：

1、DL/T 1504-2016《电弧光保护装置技术条件》明确推荐中压开关柜配置弧光保护作为母线快速保护；GB/T 14598.302 对弧光保护判据、动作性能提出规范化要求；

2、《防止电力生产事故的二十五项重点要求》修订版本，强化6kV及以上金属封闭开关设备内部电弧故障防控要求；

3、国家电网、南方电网及各地方电力公司陆续下发技术反措文件，明确新建 35kV变电站、用户总降站35kV、10kV母线宜装设弧光保护；新能源汇集站、化工、冶金等高风险行业配电项目，执行从严要求；

4、IEC 61439、IEC 62271国际标准持续提升内部电弧防护要求，涉外工程、外资工业项目已普遍将弧光保护列为硬性条款。

设计院作为工程责任主体，为满足审查、验收规范要求，规避设计方案不合规风险，在施工图阶段统一纳入弧光保护系统。在设备选型层面，设计院更加倾向选择技术方案成熟、支持全场景适配、拥有大量落地案例的国产设备。南京法丁电力支持纯弧光判据、弧光+电流双判据、紫外光+故障电流+零序电压三重判据自由切换，三重判据方案可以有效识别中性点非有效接地系统单相接地微弱拉弧故障，弥补常规双判据产品防护盲区，适配国内绝大多数35kV/10kV配电系统运行方式，完美匹配各类规范与反措要求。

四、经济性认知转变，全生命周期视角凸显投入价值

早些年，很多业主认为加装弧光保护会增加初期投资，持抵触态度。现在行业已经形成共识：弧光保护初期投入远低于单次弧光事故带来的损失。

1、未配置弧光保护：一旦发生母线弧光短路，开关柜报废、主变受损、长时间停电停产；

2、配置合格弧光保护：毫秒级切除故障，多数情况下只轻微损伤柜内元件，短时间即可恢复供电。

同时，当前国产弧光保护设备技术成熟，整套系统造价持续下行，投入门槛大幅降低。南京法丁电力作为源头研发生产企业，FD-800ARC系列实现主机、紫外传感器、光纤全套自研自产，支持标准化机型以及OEM/ODM贴牌定制；产品线覆盖 M3大型母线型、A4中小型配电室馈线型、E4馈线导轨型。新建项目、老旧配电室改造均可匹配对应型号，改造机型无需大规模改动原有二次回路，有效降低施工成本。目前产品已经在上海公卫中心等医疗机构、新疆煤化工项目、多地储能电站、35kV用户变电站批量落地，具备充足工程实践支撑。

五、存量改造与新建工程安全统筹要求

目前国内大量运行超过10年的35kV、10kV配电室开关柜老旧，绝缘水平下降，弧光隐患突出。各地供电公司逐步推进存量配电室安全升级。 设计院承接新建项目时，会同步兼顾未来运维改造标准统一。如果新建项目不预留弧光保护传感器、二次电缆、通讯接口，后期改造难度大、停电施工成本极高。因此从全周期运维角度，在初始设计阶段完整配置弧光保护，成为出色方案。

在改造项目设计方案中，设计院普遍青睐部署便捷、具备完整自检功能的系统。南京法丁整套弧光保护系统具备光纤链路、传感器实时在线自检，故障录波、事件记忆存储功能；标配Modbus通讯，可拓展以太网、GOOSE协议，能够无缝接入配电室电力监控系统、厂区DCS平台，方便运维人员远程监视、故障溯源，兼顾新建工程标准化设计与老旧配电室智能化升级需求。

六、总结

电力设计院推动35kV及以下配电系统强制配置弧光保护，绝非单纯增加设备，而是配电系统保护体系的补短板工程。传统后备保护“慢动作”无法匹配开关柜耐受极限；新型有源配电网故障风险持续上升；安全生产法规、行业标准持续收紧；叠加人身安全、设备资产、停电损失多重风险考量。弧光保护凭借毫秒级快速故障切除能力，构建起中低压母线故障的极速防线。

在国产替代持续推进的大背景下，南京法丁电力FD-800ARC系列弧光保护系统和其他家国产化解决方案，依托多重判据算法、紫外光纤传感技术、全场景产品矩阵、丰富的行业项目经验，持续成为各大设计院35kV及以下配电工程出色方案。 未来，随着新型电力系统建设持续推进，无论是电网变电站、工商业总降、储能光伏升压站、轨道交通与医疗机构配电室，35kV及以下开关柜配套弧光保护，将会从推荐方案普及为通用强制设计标准。



参考文献

[1] DL/T 1504-2016《电弧光保护装置技术条件》

[2] GB/T 14598.302-2020弧光保护相关技术规范

[3] 《防止电力生产事故的二十五项重点要求（2023 修订版）》

[4] IEC 62271-200高压开关设备内部电弧试验标准

[5 ]2025年中低压配电系统弧光故障行业事故统计白皮书

[6] 南京法丁电力FD-800ARC弧光保护系统产品技术白皮书
