极端高温工况下法丁电力弧光保护系统技术优势

夏季持续极端高温环境会加速高压开关柜内部绝缘材料老化、母线触头过热氧化、电缆终端应力开裂，大幅提升柜内短路电弧闪络、起火、柜体烧毁及人身伤亡事故概率。传统继电保护受算法延时、环境温漂、单一判据抗干扰能力弱等局限，无法在电弧致命破坏窗口期完成有效隔离。南京法丁电力FD-800ARC全系列弧光保护系统从宽温硬件架构、三重冗余故障判据、毫秒级极速跳闸、高温全链路自检、热隐患一体化联动、耐高温无源传感光纤六大重要技术维度，针对性解决高温配电室、储能电站、煤化工厂区、户外光伏升压站等场景的弧光防护痛点，构建高温环境下配电系统本质安全屏障。

一、高温环境引发开关柜弧光故障底层机理

1、绝缘热衰减击穿，环境高温叠加柜体密闭散热不畅，环氧树脂、热缩套管、绝缘隔板等介质长期处于超额定工作温度下，介电强度持续下降，极易发生沿面放电、对地击穿，进而形成内部电弧；电缆接头、母线搭接点因接触电阻受热膨胀松动，发热恶性循环引发相间短路。

2、常规保护设备高温性能漂移，普通继电保护装置电路板、采样电阻、运算芯片受高温影响出现参数温漂，电流采样误差增大、逻辑判别延时拉长；普通光电式弧光传感器光敏元件在高温下灵敏度衰减、阈值漂移，频繁出现误动或故障拒动。

3、高温加剧故障次生灾害，电弧瞬间释放3000~20000℃等离子高温，在已受热软化的柜体内部快速引燃绝缘材料、粉尘油污，叠加封闭空间气压冲击波，数十毫秒内即可造成开关柜炸裂、母线报废、全站停电，工矿、医疗、新能源连续生产场景直接产生巨额停产损失。

行业统计数据表明：开关柜内部电弧不可逆损毁全部发生在故障发生后50ms 窗口期，保护装置必须在8~10ms内完成信号识别、逻辑判定、断路器跳闸指令输出，才能从源头遏制电弧能量扩散。

二、法丁电力针对高温工况六大技术优势

（一）全系统超宽温硬件工业级架构，杜绝高温下硬件失效漂移

1. 主控单元宽温工作区间设计

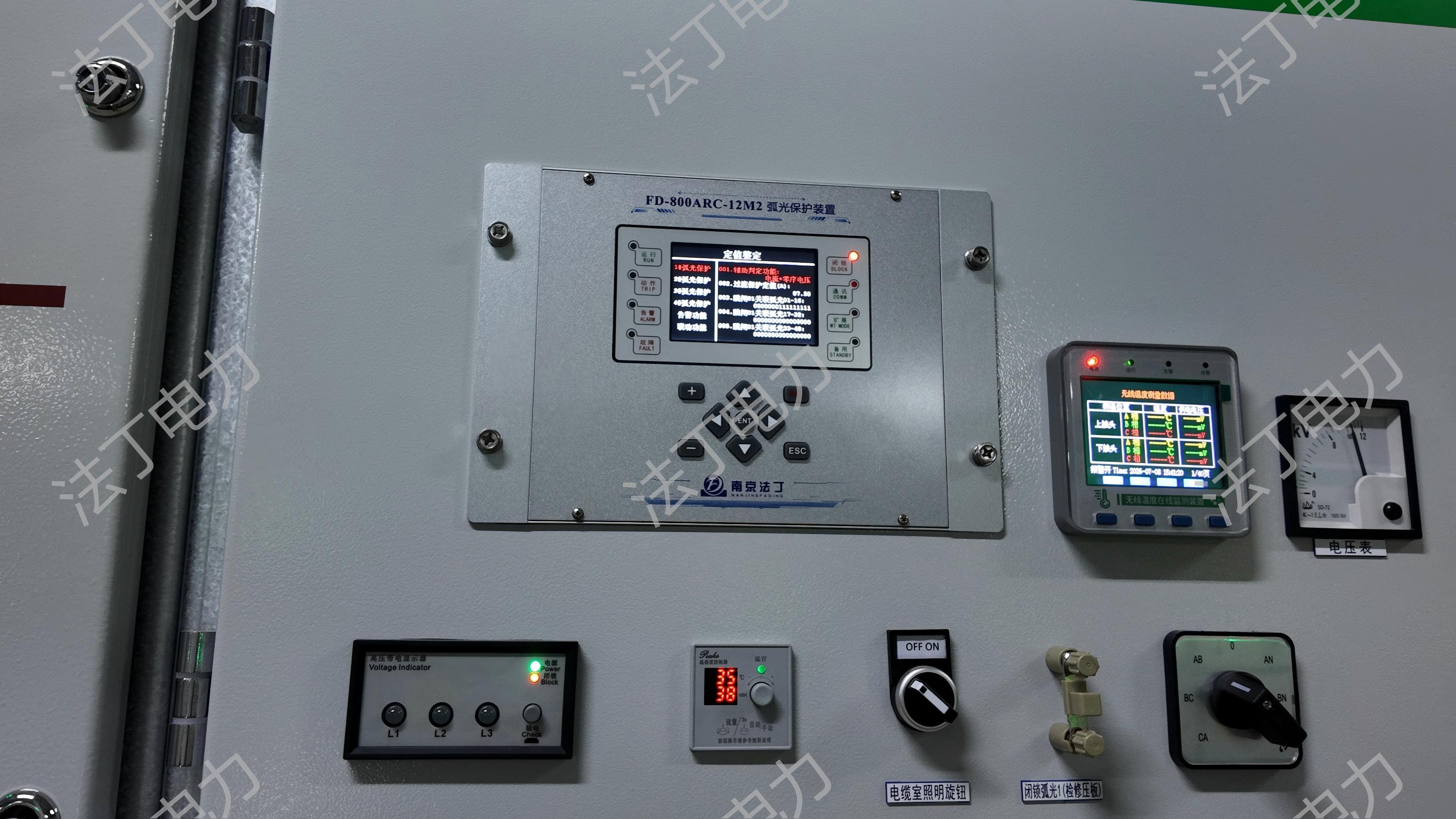

FD-800ARC-M3标准型、A4&E4防腐宽温型整机元器件采用耐高温PCB板材，整系统额定连续工作温度覆盖-30℃~+70℃，极限短时耐受温度可达85℃，完美适配夏季室内密闭配电室（柜内实测可达65℃）、荒漠煤化工厂区、户外储能舱、井下高温移动变电站等极端热源场景。装置内部采用分区导热风道优化设计，电源模块、CPU运算模块、出口继电器单独散热，避免高温下芯片降频、继电器触点粘连、电源纹波过大导致保护逻辑错乱；整机通过四级 EMC电磁兼容认证，高温环境下抗谐波干扰、电磁场辐射能力不受衰减，不会因周边变频器、SVG设备电磁噪声引发误跳闸。

2. 传感器耐高温本体材质与高防护等级

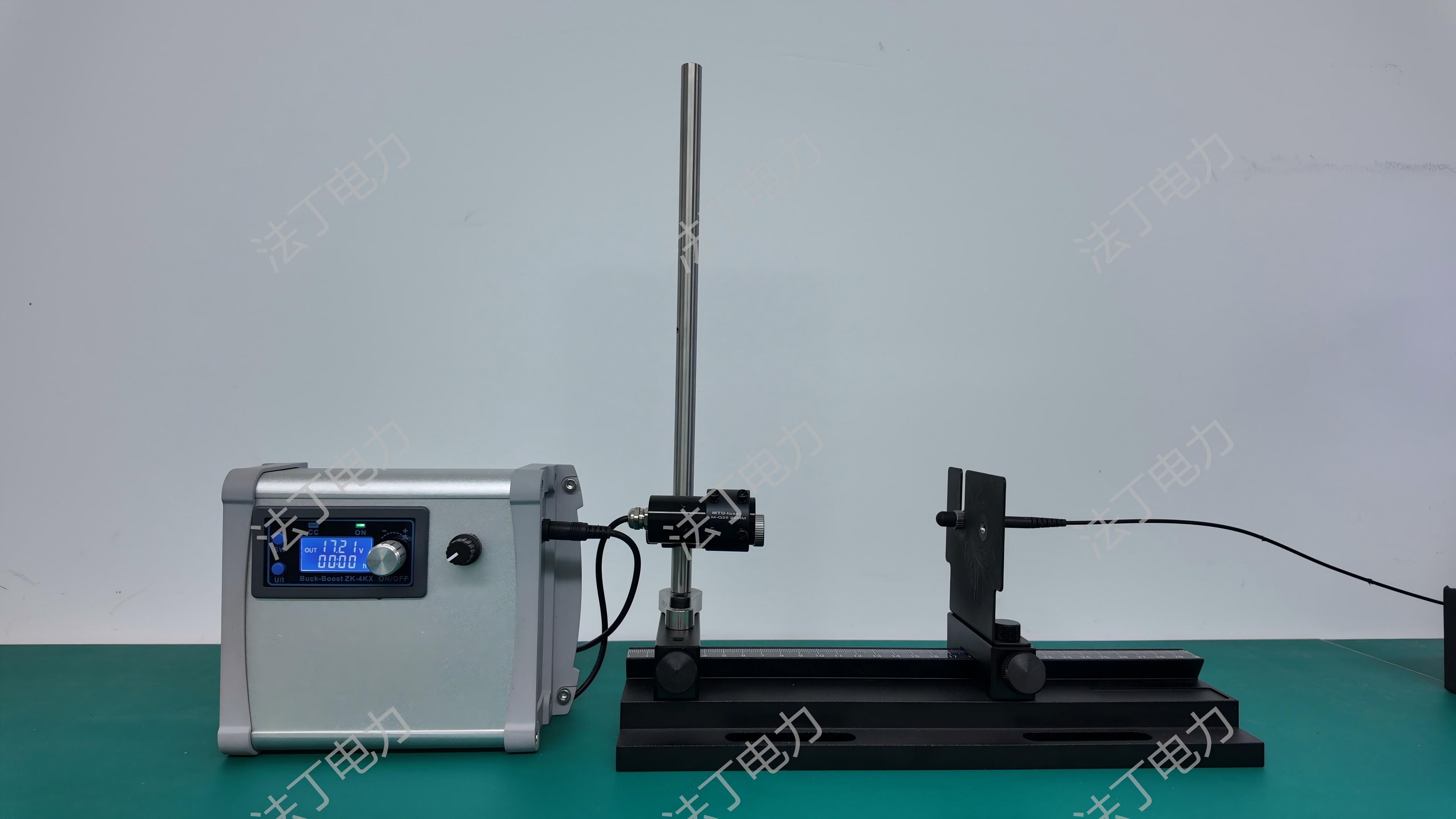

配套FD-ST-UV紫外光纤弧光传感器探头采用200℃耐高温阻燃高分子封装材料，传感器本体防护等级IP65，光纤链路选用耐高温铠装阻燃石英光纤，即便在开关柜电弧瞬时热浪冲击、长期柜内高温烘烤下，光学透光率、光谱识别精度无衰减.。 传感器为无源纯光学架构，探头内部无电子元器件，彻底规避高温下半导体器件老化失效风险；光纤传输完全电气隔离，杜绝高温环境下漏电、短路、电磁耦合干扰问题，信号传输稳定性远优于有源电子型传感器。

（二）紫外光谱+过流+零序电压三重冗余判据，解决高温杂光干扰误动难题

高温配电室普遍存在检修强光、柜内散热风扇反光、LED指示灯散射、设备启停瞬时电火花等干扰光源，传统单一可见光弧光传感器极易在高温强光环境下误触发跳闸。法丁电力自研三重智能闭锁判据技术：

1、主判据：280~400nm窄带紫外光谱准确识别FD-ST-UV传感器搭载精密光学滤波镜片，只捕捉电弧放电独有的中短波紫外波段，完全过滤可见光环境杂光、设备操作微光，高温强光环境下光谱识别准确率接近100%；

2、辅助判据1：故障电流增量突变校验，同步采集三相电流实时数据，只有紫外光信号+回路过流/电流突变量同时满足，才启动跳闸逻辑；

3、辅助判据2：零序电压接地故障闭锁，针对高温绝缘老化高发的单相接地电弧故障，叠加零序电压判据形成三重验证。

该多重闭锁机制从算法层面规避高温环境下光照干扰、采样温漂带来的误动风险，新疆准东高温煤化工项目全年高温运行周期内实现零误报、零拒动，故障识别可靠性得到现场长期验证。

（三）≤8ms全链路极速跳闸技术，压缩高温电弧能量释放时长

电弧破坏力与故障持续时间呈线性正相关（W=UIt），高温环境下绝缘本身耐受能力下降，更需要尽可能缩短故障切除时间。FD-800ARC系统硬件响应链路：

1、紫外光纤传感器电弧信号捕获时间＜1ms；

2、高速自研DSP芯片多判据并行逻辑运算＜2ms；

3、继电器出口单独硬接点输出时间＜1ms；

4、整套系统从电弧产生到跳闸指令下发总动作时间≤8ms，远优于国标20ms 技术要求，为高压断路器分闸预留充足冗余时间，可在电弧形成高压冲击波、熔融金属喷溅之前切断故障电源，保护受热老化的开关柜柜体、母线及一次设备。同时内置断路器失灵保护逻辑，高温工况下若主开关因机械卡涩拒动，装置自动联跳上级电源及母联开关，防止故障越级扩散至整段母线。

（四）7×24小时全链路智能自检体系，实时排查高温下隐性失效点

高温是二次保护装置线路老化、光纤断裂、继电器触点氧化、电源压降的诱因，多数传统弧光保护无常态化自检功能，极易出现“故障发生时保护已失效”的安全盲区。法丁FD-800ARC搭载全域在线自检技术：

1、循环巡检所有光纤传感器通断、光功率损耗，高温下光纤受热形变、弯折衰减可实时上送后台告警；

2、自检出口继电器线圈、触点导通性能，提前预判高温氧化导致的触点接触不良；

3、监测装置内部工作电压、主板温度、通讯模块运行状态，主机自身过热超标立即发出超温预警；

4、自检数据通过以太网/RS485上传电力监控后台，形成高温环境下保护装置健康度台账，方便运维提前更换老化部件，杜绝保护死区。

（五）弧光保护与光纤荧光测温一体化联动，前置阻断高温起火源头

高温季节开关柜故障大多遵循触头过热→局部放电→绝缘碳化→电弧短路的演化路径，单纯事后跳闸属于被动防护。法丁电力系统实现事前测温预警+事中弧光极速切除+事后灭火联动的闭环防护：

1、可无缝拓展无源荧光光纤测温模块，测温探头直接附着于母线搭接点、电缆端子、断路器触臂，测温量程-40℃~150℃，高温环境下测量精度不受温漂影响，温度越限提前声光告警，从根源消除过热起火诱因；

2、弧光故障触发跳闸瞬间，同步联动柜内气溶胶自动灭火装置、风机排风系统，扑灭高温电弧引燃的绝缘明火，防止二次火灾蔓延；

3、内置大容量故障录波模块，完整记录故障时刻柜内温度曲线、弧光强度、三相电流、动作时序，导出数据用于高温工况下设备绝缘老化分析，指导开关柜降负荷、通风改造、绝缘更换等预防性运维工作。

（六）分布式广角传感拓扑，适配高温密闭开关柜全腔无死角监测

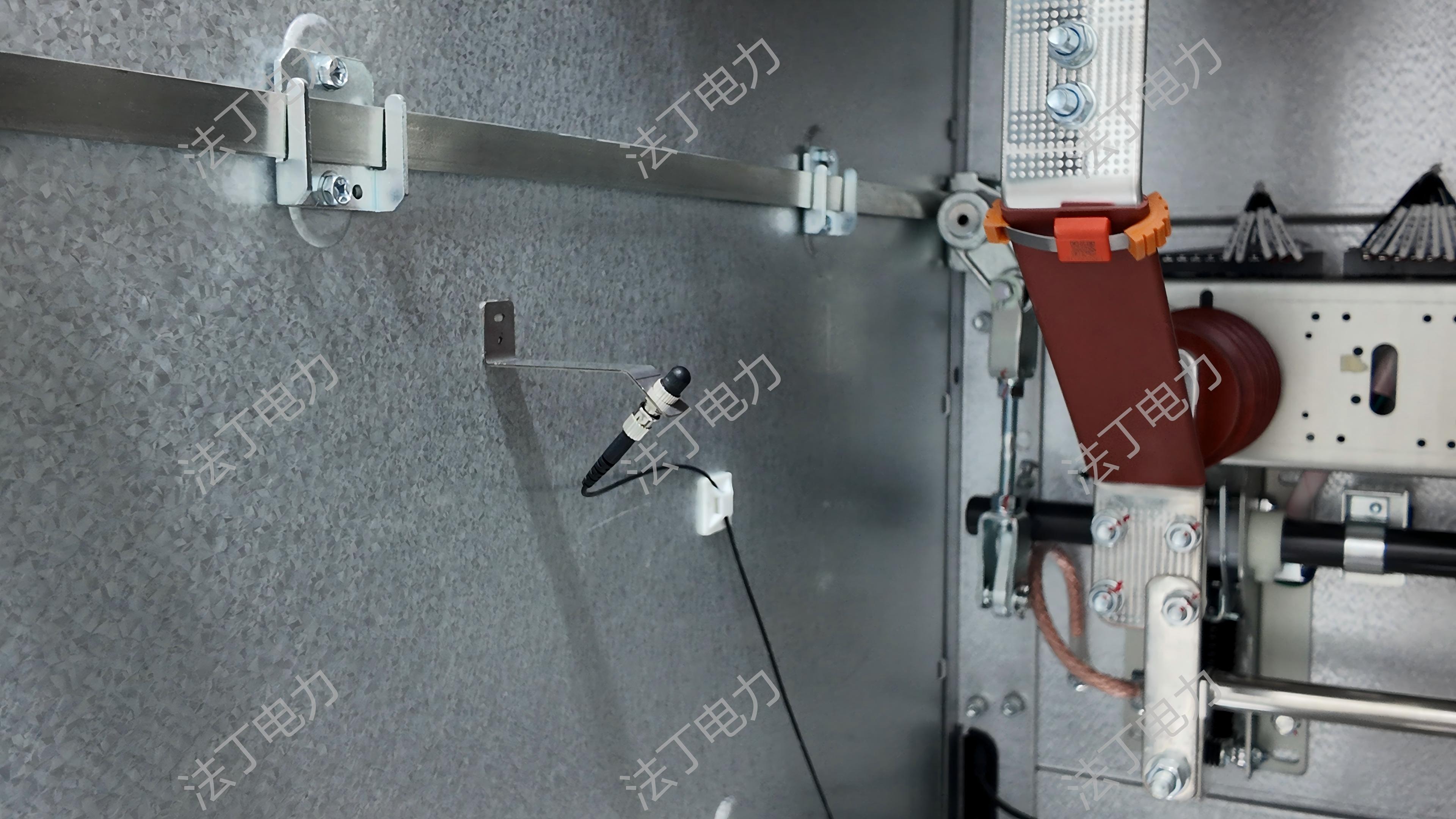

夏季开关柜封闭运行散热差，母线室、断路器室、电缆室三个隔室温升不一致，局部过热点位隐蔽性强。法丁240°大广角透镜式紫外传感器采用分腔单独布设方案：

1、单只传感器超大检测视角，减少高温柜内布线数量，降低光纤线束受热堆积散热差问题；

2、每个单独的隔室单独回路采样，故障发生后后台准确定位具体柜体、具体故障间隔，只隔离故障单路出线，非故障回路持续供电；在高温连续生产型厂区、医院不间断供电配电室，缩小停电范围，降低高温停机带来的设备损坏与经济损失；

3、传感器采用卡扣式简易安装结构，无需改动开关柜原有结构，老旧配电室高温改造施工便捷，不破坏柜体原有密封散热

三、结语

极端高温天气下配电系统弧光防护诉求，本质是保护装置自身在高温下可靠运行、故障极速切除、前置热隐患预警、零误动零拒动四大目标。南京法丁电力FD-800ARC系列弧光保护系统依托超宽温工业级硬件架构、紫外三重复合判据、8ms极速跳闸、全链路在线自检、测温灭火一体化联动五大底层重要技术，针对性攻克高温环境下绝缘加速老化、设备温漂失效、杂光干扰误动、故障扩大蔓延等行业痛点，为工矿企业、医疗机构、新能源储能、市政配电等多场景高压开关柜构建全周期、全维度的高温电弧安全防护体系，以国产化硬核电力保护技术提升配电系统极端气候下的本质安全水平。



参考文献

[1] 《Q/GDW 11304 电弧光保护装置技术条件》国家电网行业标准

[2] 2025-2030年中国弧光保护系统产业市场研究白皮书

[3] 南京法丁电力FD-800ARC系列产品技术手册及第三方型式试验检测报告
