乌兹别克斯坦塔什干35kV变电站FD-800弧光保护方案

一、项目概况

本项目为乌兹别克斯坦首都塔什干新城35kV变电站电力基础设施重点工程，是保障塔什干新城区工商业、公共设施稳定可靠供电的枢纽项目。 项目高压主开关柜采用GSN1-40.5L型35kV高压成套开关柜，为适配中亚独联体俄语区运维习惯、满足当地GOST行业规范要求，整套配电系统搭载南京法丁电力FD-800ARC系列弧光保护成套装置，实现母线室、断路器室、电缆室全柜分区弧光故障极速防护，筑牢海外变电站高压设备安全运行防线。

二、项目难点与选型需求

1、地域语言与本地化适配痛点

乌兹别克斯坦属于独联体CIS俄语区，当地电力运维人员全部使用俄语操作设备，常规国产保护装置只支持中英文界面，液晶屏菜单、通道标识、设备铭牌无俄文版本，无法通过当地电力验收规范，日常巡检、故障排查存在巨大沟通障碍。

2、35kV高压柜多腔体准确保护要求

GSN1-40.5L高压开关柜划分为母线室、断路器室、电缆室三个单独密闭腔体，若发生内部短路电弧故障，需选择性跳闸：母线故障跳上级母线电源，出线腔体故障只切除本回路馈线，杜绝全站停电，缩小故障停电范围。

3、中亚电力行业标准合规门槛

中亚国家执行GOST强制电力标准，对继电保护装置的动作判据、抗干扰能力、硬件可靠性、通信协议均有严格准入要求，产品需具备欧亚经济联盟EAEU市场准入适配条件。

4、故障极速灭弧降低资产损毁

35kV高压开关柜内部电弧会直接烧毁柜体、互感器、母线，甚至威胁现场运维人员人身安全，要求保护装置毫秒级响应，缩短电弧燃烧时长，降低火灾及设备报废损失。

三、FD-800ARC 弧光保护整体解决方案落地

（一）产品组合配置

采用双机型协同分区保护架构，两套装置分工明确、逻辑联动：

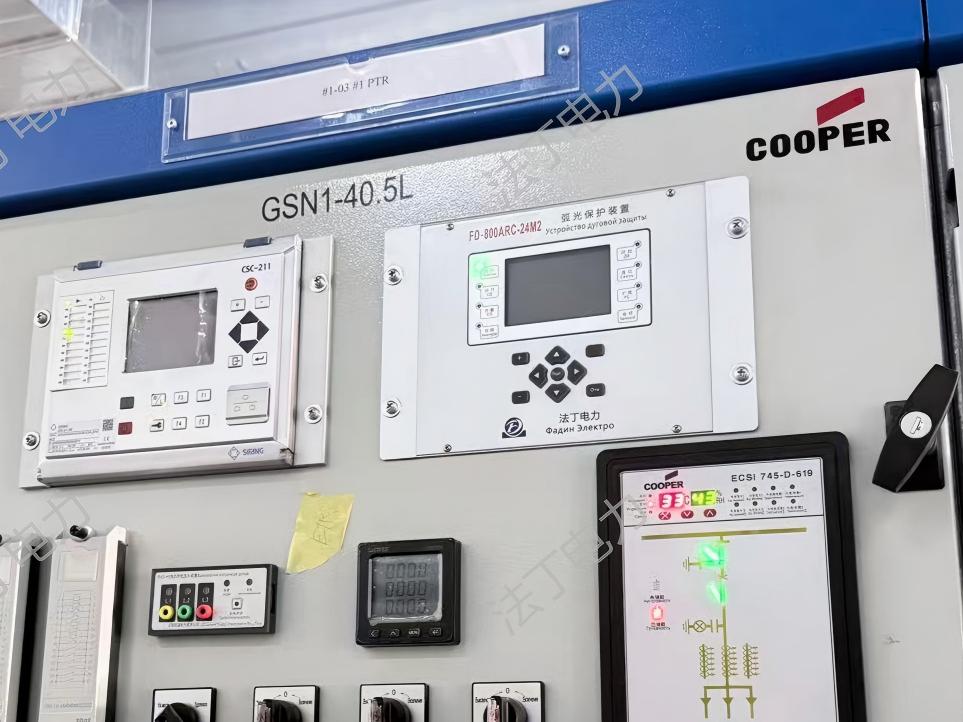

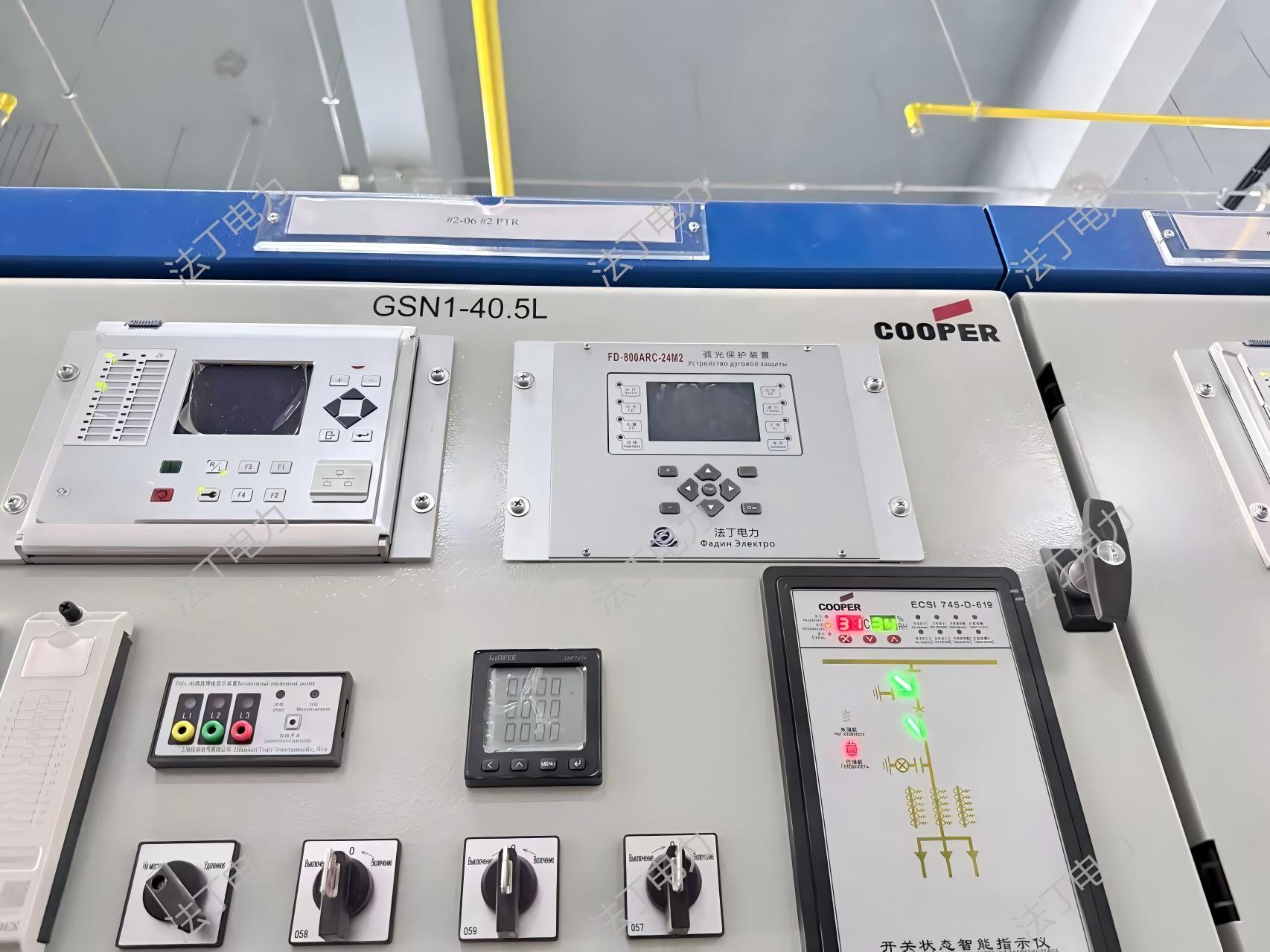

1、FD-800ARC-M2母线弧光保护主机，部署于变电站总保护屏，可接入48路ST型紫外光弧光传感器，负责所有开关柜母线室集中监测。配备全俄文液晶显示屏与物理导航按键，搭载RS-485标准通信接口，检测到母线电弧故障后瞬时跳开上级进线开关。

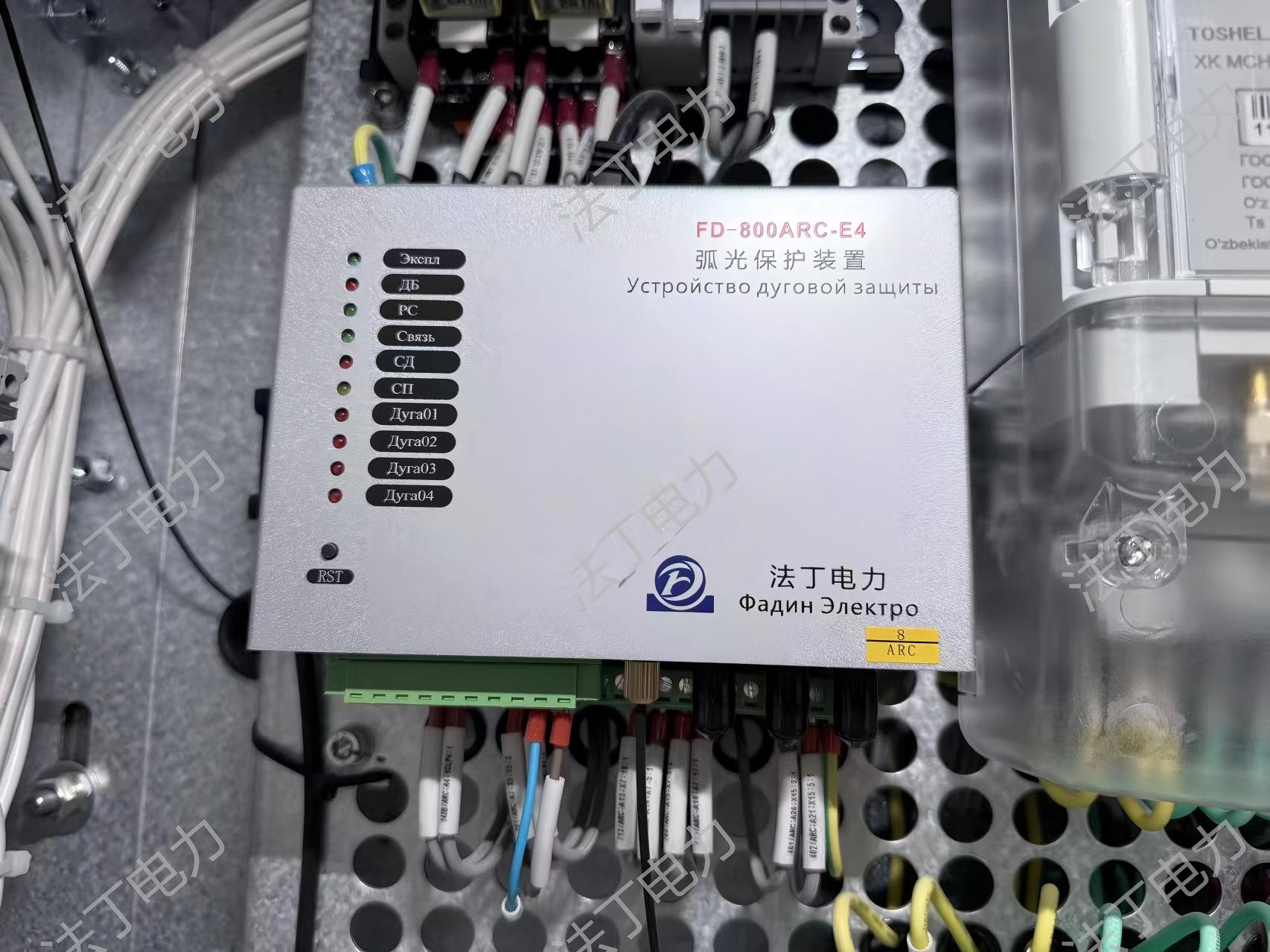

2、FD-800ARC-E4馈线弧光保护从机，每面GSN1-40.5L高压柜就地安装一台E4紧凑型装置，4个单独通道分别对应断路器室、电缆室弧光传感器，单通道配备单独LED故障指示灯，当柜内出线侧腔体产生电弧，只跳闸本柜断路器，实现故障区域隔离。

（二）柜体传感器布线与跳闸逻辑

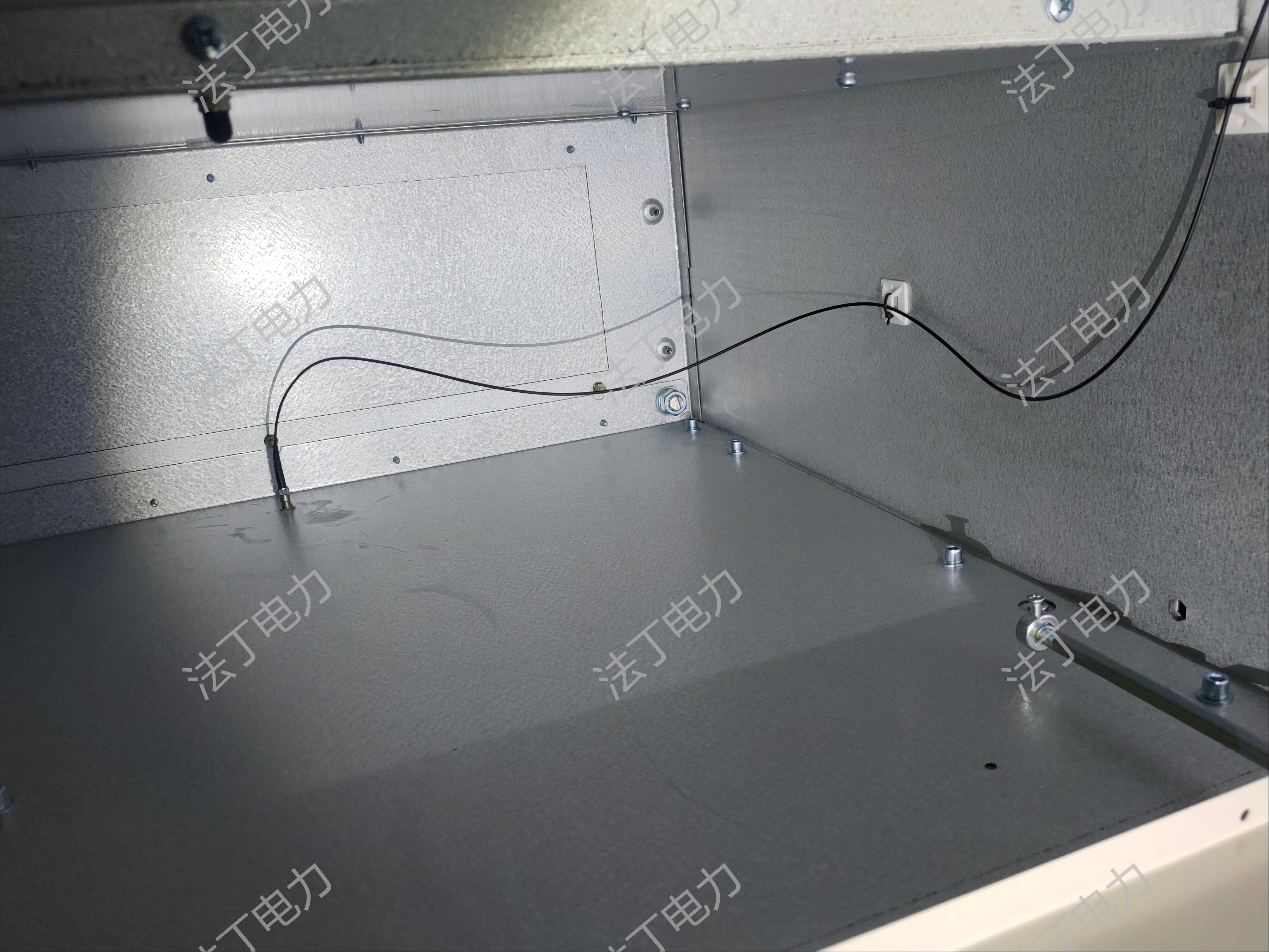

在每台GSN1-40.5L 开关柜三个密闭腔体内分别布设ST型紫外光弧光传感器：

1、母线室传感器接入FD-800ARC-M2母线保护装置，故障触发母线总开关跳闸；

2、断路器室+电缆室两路传感器共同接入FD-800ARC-E4馈线保护装置，故障触发本开关柜出线断路器跳闸；整套系统实现选择性区域保护，故障点准确定位，非故障供电回路持续带电运行，大幅提升变电站供电连续性。

（三）俄语本地化全维度定制

Ø 为匹配乌兹别克斯坦运维体系，FD-800ARC 系列做完整俄文适配：

Ø 液晶操作菜单、参数设置界面全部俄语显示；

Ø 道编号标注俄文 «Дуга 01–04»；

Ø 设备机身铭牌、面板丝印采用俄语官方表述；

Ø 完全符合CIS独联体国家使用习惯与工程验收标准。

四、FD-800ARC八大技术优势

1、俄语全界面本地化，海外无障碍交付

整套软硬件深度适配俄语市场，从人机交互界面到硬件标识全部俄文化，轻松通过中亚、俄罗斯等独联体国家项目审核，是电力设备出海中亚的出色弧光保护方案。

2、超高速故障动作，避免止损

弧光故障检测响应时间＜5ms，完整故障切除总时长≤75ms，在电弧刚产生的瞬间切断故障电源，避免开关柜烧穿、起火，保护人身与高压成套设备固定资产。

3、多通道全覆盖，无监测盲区

M2主机接入48路传感通道可覆盖整段母线所有间隔，E4从机4通道适配单柜三腔体监测，35kV开关柜每一个密闭高压区域均可布设光ST型紫外光弧光传感器，确保无死角。

4、选择性区域跳闸，保障电网持续供电

区别于传统全站联跳保护，系统按母线层、单柜馈线层分层跳闸，只断开故障局部回路，变电站其余负荷不间断供电，降低新城公共用电停电损失。

5、弧光+电流双重判据，杜绝误动拒动

采用光强突变+故障过电流双条件逻辑闭锁，有效规避柜内照明、检修手电、灰尘反光等外界光线干扰，保护动作准确可靠，减少运维人员无效排查工作量。

6、符合GOST国标，具备EAEU准入资质

产品设计严格对标中亚电力GOST强制性规范，电磁兼容、保护逻辑、硬件环境适应性满足欧亚经济联盟准入要求，合规性优势。

7、单独LED通道指示，运维检修便捷

E4装置每一路传感器配备单独LED指示灯，M2主机液晶屏直观展示故障通道编号，现场人员可快速锁定电弧发生的具体柜体与腔体，缩短故障定位与抢修时长。

8、海外项目实战验证，稳定性久经考验

FD-800ARC系列已在乌兹别克斯坦塔什干35kV变电站海外大型项目完整投运，在中亚高温、多尘电网工况下长期稳定运行，产品可靠性经过真实工程场景严苛检验。

五、项目实施成效总结

1、安全层面：FD-800ARC弧光保护系统为塔什干新城35kV变电站构建了毫秒级高压柜内部故障防护屏障，从源头遏制电弧，电气火灾重大安全事故，保障海外电站运维人员生命安全与成套开关柜巨额设备资产。

2、供电层面：分区选择性跳闸逻辑实现故障孤岛隔离，大幅提升城区配电网供电可靠性，为塔什干新城城市化发展提供稳定电力支撑。

3、出海层面：全俄文界面、GOST标准合规的定制化设计，完美攻克中亚独联体市场本地化壁垒，验证了南京法丁电力弧光保护产品在俄语国家能源工程中的交付能力与技术竞争力。
