两箱式与三箱式冷热冲击试验箱选型指南

材料或成品在极端高低温交替环境下极易产生热胀冷缩物理伤害、电化学变化或物理性能改变，例如裂开、破层、位移等，而常规测试手段难以在短时间内模拟此类严苛环境。面对这一行业痛点，冷热冲击试验箱（又称高低温冲击试验箱、温度冲击试验箱）应运而生，成为3C电子、塑胶、五金、涂层涂料、汽车、半导体、航空航天、新能源等行业检测产品可靠性的专业设备。在实际选型过程中，"两箱式还是三箱式"是采购方常遇到的困惑，本文将结合结构原理、技术参数与应用场景进行系统梳理。

结构原理：两种切换方式的本质区别

冷热冲击试验箱的主要特点在于通过高温区与低温区的瞬时切换，模拟产品在瞬间经历极高温及极低温连续环境下的耐受程度，从而在较短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。根据实现方式不同，设备分为以下两种结构：

两箱式（提篮式）：分为高温室和低温室两个单独区域，样品放置在可移动的提篮中，由高精度电机驱动，在高温室与低温室之间快速转移。样品随提篮一起移动，在极短时间内经历从极高温到极低温（或反之）的剧烈温度变化。

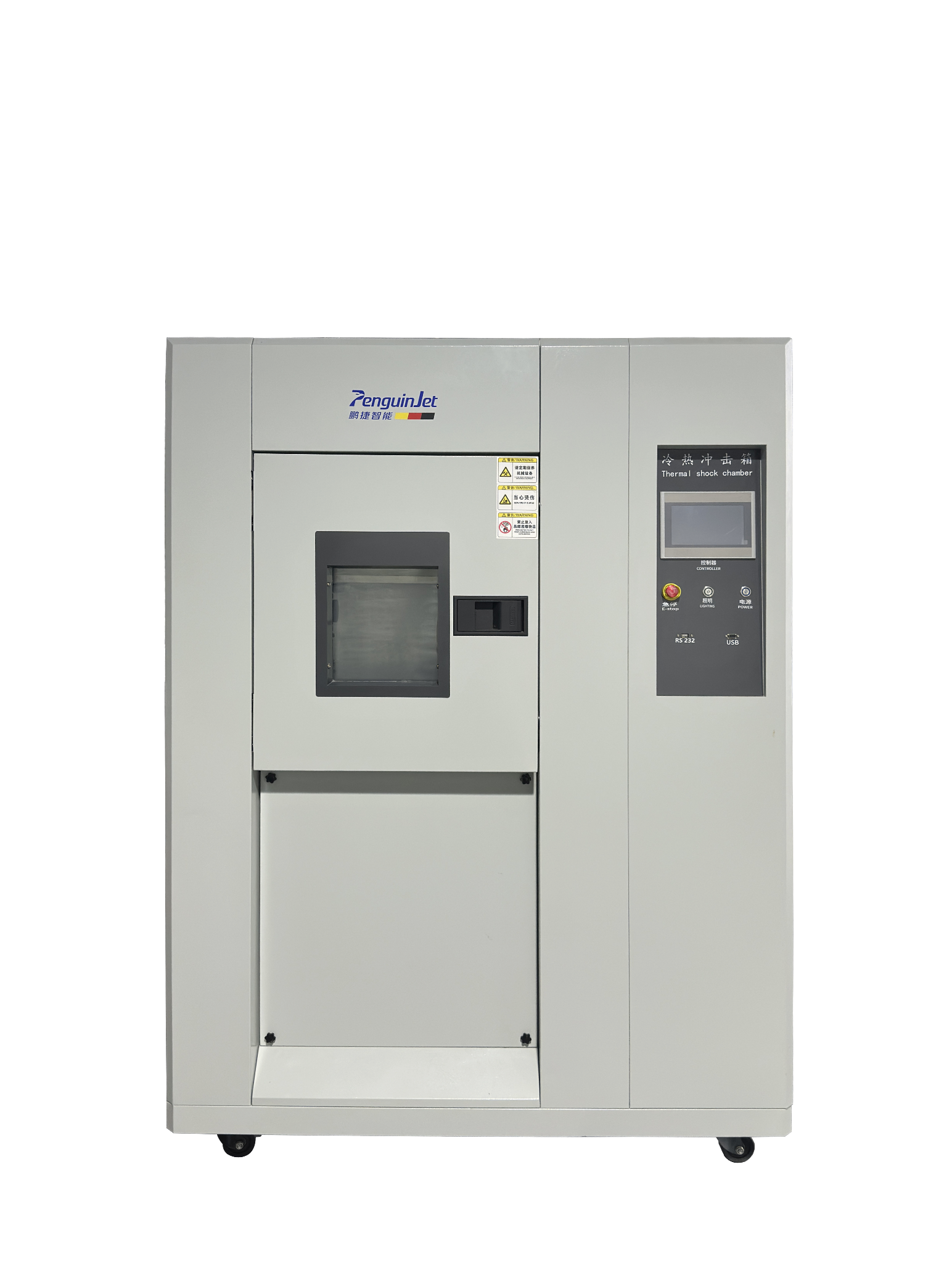

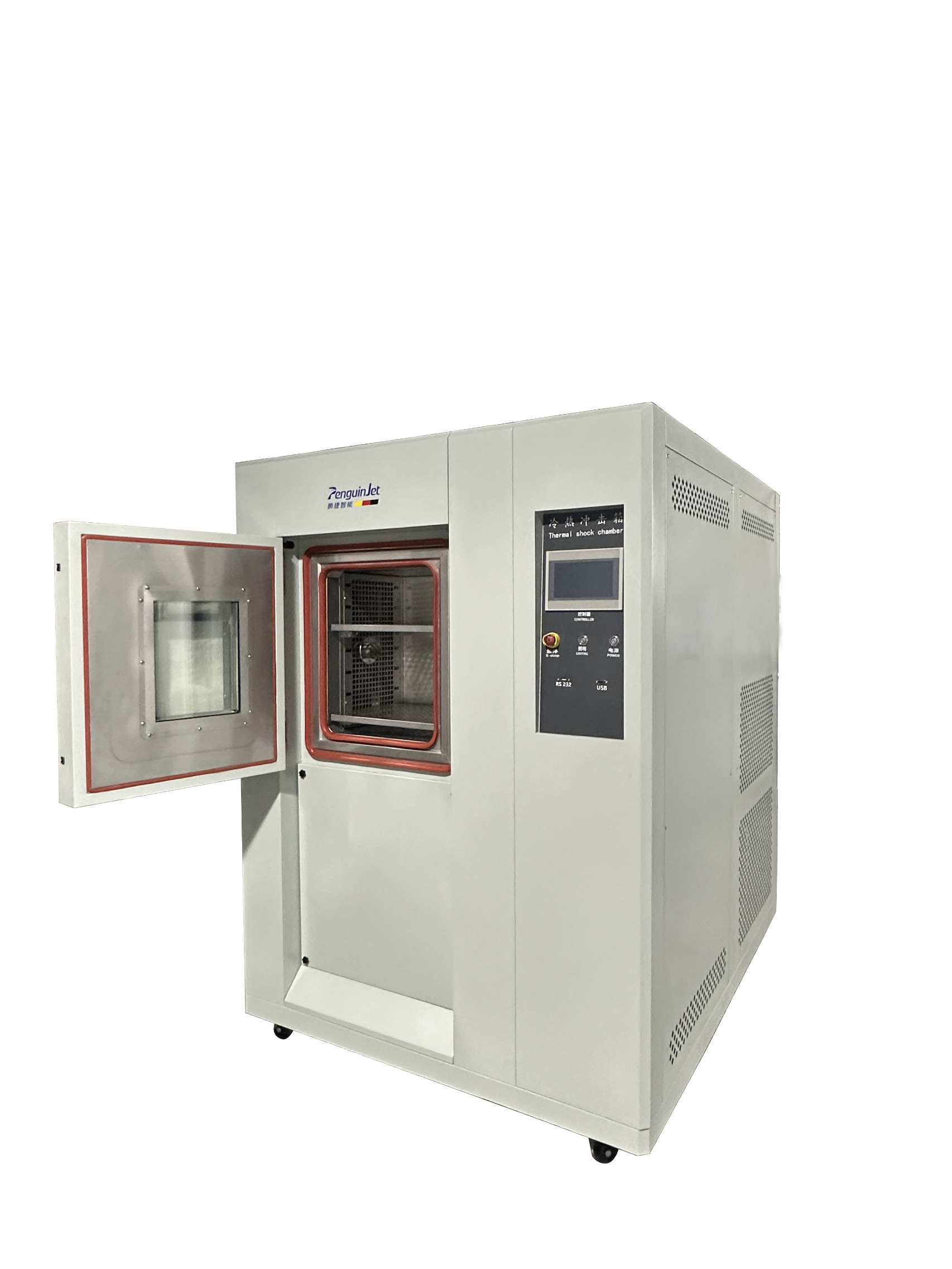

三箱式（风门切换式）：分为高温蓄热箱、低温蓄冷箱和测试区三个单独区域。样品固定于测试区不动，通过风门的快速切换，将高温或低温气流导入测试区，实现样品周围温度的瞬时变化。三箱式的优势在于样品无需移动，适合较大、较重或需要通电测试的样品。

选型依据：从样品特性到场地条件的综合考量

选择两箱式还是三箱式，需要结合以下几个维度进行判断：

1. 样品是否需要通电测试或体积较大较重：若样品需要在测试过程中保持通电状态，或本身体积较大、重量较重，不便随提篮频繁移动，三箱式的固定测试区设计更为适配，样品无需移动即可完成温度冲击。
2. 对温度转换速度与恢复时间的要求：两箱式通过提篮移动方式实现切换，鹏捷智能旗下吊篮式快速环境交变试验机产品单元PTC-225LS即采用此结构，物理转换时间只10秒，测试区温度恢复时间1分钟内完成，尤其适用于航空航天、汽车配件等对温度恢复时间要求极高的测试场景。整体式结构结合风门切换技术的产品同样可以实现占地面积小、节约场地的优势。
3. 场地空间与安装环境：两箱式因提篮上下移动的结构特性，在空间布局上具备一定的紧凑性；三箱式因包含高温蓄热箱、低温蓄冷箱及测试区三个单独区域，整体占地相对更大，企业在规划安装环境时需预留足够的维护与散热空间，并注意环境温度稳定在10～35℃范围内。
4. 制冷方式与配套设施：三箱式产品线中，鹏捷智能推出的多款产品单元覆盖风冷与水冷两种制冷方式，例如PTC-3WS150S采用水冷制冷方式，配备6P冷水机（选配）及冷却温度保护器，适配具有循环水系统的厂房环境，运行更稳定；而PTC-3WS80F、PTC-3WS100F、PTC-3WS150F、PTC-3WS325F等产品单元则以风冷方式为主，适用于不具备循环水系统的场地。

产品参数参考：三箱式系列的多规格覆盖

针对不同容积与负载需求，三箱式产品线提供了多档规格选择。以容积维度划分，PTC-3WS80F容积为80L，测试区尺寸400×500×400mm，外壳与内箱材料采用SUS #304耐热耐寒不锈钢板，制冷压缩机为原装日本松下复叠系统；PTC-3WS100F容积100L，测试箱冲击范围-40℃～+150℃，控制精度±0.5℃；PTC-3WS150F容积150L，箱体均匀度±2℃，加热器采用U型鳍片式304#无缝钢电热器；PTC-3WS325F容积325L，测试区尺寸1300×500×500mm，适用于大型物料的冲击测试。而针对高负载测试需求，PTC-3WZ325F支持500W带负载测试，功率达60KW，采用德国比泽尔（Bitzer）压缩机，进一步提升制冷效率与设备使用寿命。

两箱式产品：PTC-225LS的场景适配价值

在两箱式结构中，PTC-225LS作为吊篮式快速环境交变试验机，容积225L，内箱有效尺寸600×500×750mm，冲击范围-50℃～150℃，制冷压缩机采用德国比泽尔低温压缩机，冷却方式为水冷。设备搭载7寸彩色触摸屏，支持120组程序，具备断电记忆与自动演算功能；内外箱均采用SUS304#不锈钢，断热层采用环氧树脂板，兼顾防潮防腐性能。

技术支撑与合规基础

无论选择两箱式还是三箱式，设备均需具备高精度PID智能温控系统的支撑。鹏捷智能在设计中采用PID系统全数字元自动控制，配备高性能制冷压缩机（如松下、比泽尔），确保变温过程的高效与准确。产品线整体覆盖电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑料、航天、兵工业、BGA、PCB基板、电子芯片IC、半导体陶瓷及高分子材料等应用领域，并满足GB/T 2423.1-2008（低温试验）、GB/T 2423.2-2008（高温试验）、GB/T 2423.22-2008（温度变化试验）以及GJB 150.3A/4A/5A-2009（军标设备环境试验）等标准要求。

结语

两箱式与三箱式冷热冲击试验箱各有其结构逻辑与适用边界：两箱式凭借提篮移动方式在温度恢复速度上表现突出，适合对切换效率要求极高、样品体积适中的测试场景；三箱式则因样品固定不动的设计，更适合较大、较重或需要通电测试的产品。企业在选型时应结合自身样品特性、场地条件及测试标准要求进行综合判断。作为专注于环境试验解决方案的品牌，深圳市鹏杰精密仪器（总部位于广东省东莞市凤岗镇）依托PID全数字控制技术与多规格产品矩阵，为不同行业客户提供覆盖两箱式与三箱式的冷热冲击试验箱选择，助力企业在产品研发与质量控制环节提前发现热胀冷缩导致的潜在缺陷。
